Задвижка чугунная 30ч39р SL12 Ду 125 Ру 10/16 с обрезиненным клином ЛМЗ Семенов - описание и характеристики

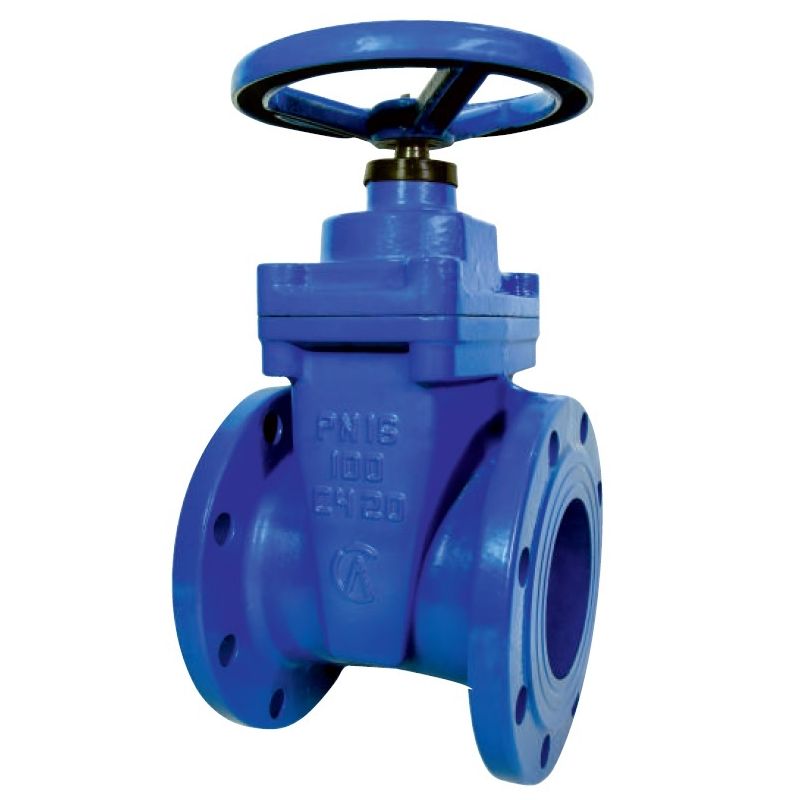

Задвижка 30ч39р ду 125 серии SL12 - это клиновая запорная арматура производства ЛМЗ (г. Семёнов, Россия) с корпусом из чугуна и обрезиненным клином. Маркировка расшифровывается так: 30 - задвижка, ч - чугунный корпус, 39 - номер модели, р - уплотнение из резины. Задвижка dn 125 рассчитана на номинальное давление 10/16 (до 1,6 МПа) и полностью перекрывает поток среды. Управление ручное, через маховик; шпиндель невыдвижной, что делает конструкцию компактной.
Описание товара
Задвижки серии SL12 предназначены для установки на трубопроводах систем горячего и холодного водоснабжения, водоотведения, канализации, пожаротушения и орошения. Рабочая среда - вода, сточные воды, жидкие неагрессивные среды и воздух. Максимальная температура рабочей среды - до +150°C.
Корпусные детали отлиты из серый чугун СЧ20. Материал серый чугун СЧ20 (GG20) дает прочность и стойкость к нагрузкам, а эпоксидное порошковое покрытие толщиной 150-300 микрон защищает корпус от коррозии в колодцах и камерах. Затвор - обрезиненный клин: резина заполняет микронеровности седел, обеспечивает герметичность класса А по ГОСТ 9544-2015 и не боится песка и взвешенных частиц. Срок службы - не менее 10 лет, средний ресурс затвора - не менее 2000 циклов открытия-закрытия. Внутри конструкции нет застойных зон, потери давления минимальны.
задвижка ду 125 - ходовая позиция в проектах ЖКХ и промышленности: наличие арматуры 125 мм в Казани поддерживается на складе, отгрузка возможна в день заказа.
Устройство задвижки
- корпус, крышка и фланцы - серый чугун СЧ20;
- клин - серый чугун СЧ20 с покрытием из резины EPDM;
- шпиндель - нержавеющая сталь 20Х13, конструкция невыдвижная;
- ходовая гайка клина - латунь ЛС59-1;
- уплотнение затвора и прокладка корпус-крышка - EPDM;
- маховик - чугун;
- крепеж - сталь 35, покрытие корпуса - эпоксидный порошок.
Невыдвижной шпиндель уменьшает строительную высоту изделия: резьбовая часть остается внутри корпуса и омывается средой, поэтому шток выполнен из коррозионностойкой стали 20Х13, а опорные пары - из латуни и бронзы.
Принцип действия
Вращение маховика по часовой стрелке опускает клин в клиновой паз корпуса. Обрезиненный клин прижимается к седлам и герметично перекрывает проходное отверстие - поток среды остановлен. Вращение против часовой стрелки поднимает клин и открывает проход.
Задвижка 125 мм работает только в крайних положениях. Эластичное покрытие клина не требует большого усилия на закрытие: резина деформируется и заполняет зазор между клином и седлами, поэтому затвор сохраняет герметичность даже после длительной эксплуатации. Работать в прикрытом состоянии (дросселировать поток) не допускается.
Инструкция по монтажу
- Проверьте паспорт изделия, целостность резинового покрытия клина и свободный ход затвора.
- Очистите приварные фланцы, выровняйте оси труб; расстояние между фланцами должно соответствовать строительной длине 200 мм.
- Установите уплотнительные прокладки и отцентруйте отверстия.
- Затяните крепеж равномерно крест-накрест, до нормативного момента.
- Установите арматуру маховиком вверх; отклонение от вертикали допускается до 90 градусов.
- Плавно откройте затвор и проверьте герметичность соединений.
- Проведите гидравлические испытания участка.
- Не используйте задвижку как опору для трубопровода и не дожимайте маховик после полного закрытия.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип арматуры | задвижка клиновая фланцевая, шпиндель невыдвижной |
| Условный диаметр (Ду/DN) | 125 мм |
| Условное давление (Ру/PN) | 10/16 |
| Материал корпуса | серый чугун СЧ20 |
| Клин | обрезиненный, покрытие EPDM |
| Рабочая среда | вода, сточные воды, воздух |
| Температура рабочей среды | до +150°C |
| Присоединение | фланцевое, ГОСТ 33259-2015, 8 отверстий d18 мм |
| Строительная длина | 200 мм |
| Масса | около 26 кг |
| Управление | ручное, маховик (штурвал) |
| Класс герметичности | А по ГОСТ 9544-2015 |
Часто задаваемые вопросы (FAQ)
Общие вопросы о чугунных задвижках
Чем задвижка с обрезиненным клином отличается от задвижки с металлическим уплотнением?
Клин покрыт слоем резины, которая заполняет микронеровности седел. Затвор получается герметичнее, клин не заклинивает от песка и окалины, а усилие на маховике меньше. Такой тип затвора оптимален для водопроводных сетей со взвешенными частицами.
Можно ли задвижкой регулировать расход?
Нет. Задвижка - запорная арматура, ее рабочие положения только открыто и закрыто. Прикрытый клин под напором вибрирует, резиновое покрытие стирается, и затвор теряет герметичность.
Почему у задвижки невыдвижной шпиндель и что это дает?
Резьба шпинделя находится внутри корпуса и омывается средой, поэтому высота изделия меньше на длину резьбовой части. Это удобно в узких колодцах и камерах. Резьба защищена от внешней коррозии, а шпиндель сделан из нержавеющей стали 20Х13.
Как выбрать задвижку по температуре рабочей среды?
Стандартное исполнение с уплотнением EPDM рассчитано на воду до +120°C, версии на +150°C идут с силиконовым уплотнением или помечаются буквой г (горячая вода, красная окраска). Для пара и сред выше +150°C нужны стальные задвижки.
Как управляется задвижка 30ч39р?
Базовое управление - ручное, маховиком (штурвалом). Затвор переводится в крайние положения за несколько оборотов. При необходимости арматура доукомплектовывается редуктором или электроприводом - уточняйте исполнение при заказе.
Вопросы о задвижке диаметром 125 мм
Чем задвижка 125 мм полезна на объекте?
Ду 125 - переходный диаметр для схем, где пропускной способности Ду 100 не хватает, а Ду 150 избыточен. Арматура снижает потери давления без резкого удорожания проекта.
Сколько весит задвижка ду 125?
Масса изделия - около 26 кг. Два монтажника справляются с установкой без крана.
С какими фланцами совместима задвижка dn 125?
С ответными фланцами Ду 125 Ру 10/16 по ГОСТ 33259-2015, крепеж - 8 шпилек.
Какой ресурс у задвижки 125 мм?
Средний ресурс затвора - не менее 2000 циклов открытия-закрытия, срок службы - не менее 10 лет. Показатели подтверждены испытаниями завода-изготовителя.
Для каких сетей выбирают задвижку ду125?
Для квартальных разводок водоснабжения, обвязки насосных станций и узлов управления отоплением, где требуется компактная чугунная арматура с обрезиненным клином.
Где купить задвижку 30ч39р SL12 Ду 125 по оптовой цене
задвижка ду 125 продается в компании dn-pn.ru по оптовой цене - напрямую, без посреднических наценок. На каждую партию оформляются сертификаты соответствия и паспорт изделия, к отгрузке прикладывается полный комплект документов. Актуальный прайс-лист с оптовыми ценами и остатками менеджер высылает по запросу, а при крупных закупках действует дополнительная скидка.
Отгрузка задвижки dn 125 в Казани проходит со склада в течение 1-2 рабочих дней, возможна доставка до объекта или терминала транспортной компании. Наличие задвижка 125 мм в Казани уточняйте у менеджера. Чтобы заказать задвижка ду125, оставьте заявку - поможем подобрать арматуру и согласуем условия поставки.
